Network Device

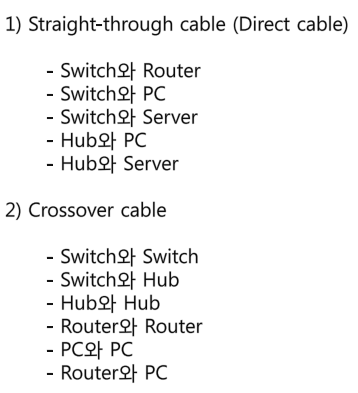

라우터(CISCO)
a. interface에 연결된 부분 ip 설정
configure terminal
    interface fastEthernet [물리적 포트 번호: 0/0]
        ip address [설정 ip] [서브넷 마스크]
        no shutdown
        exit
    exit

b. Router 설정(static 설정)
configure terminal
    ip route [target 네트워크 대역] [target 서브넷 마스크] [목적지 :: 게이트웨이가 될 곳]
    exit

c. RIP 프로토콜 설정
configure terminal
    router rip
        version 2
        no auto-summary
        network [알고 있는 네트워크 대역]

vmware 설명
1. bridged
	Host PC의 네트워크 대역이랑 같은 네트워크 대역을 사용하는 가상의 네트워크 장치

2. host-only
	host PC랑만 연결된 가상의 네트워크 장치
	host PC의 가상의 랜카드와 연결됨 --> guest(가상 머신)이 host와 연결은 되지만 인터넷에는 연결 안됨
	GNS3를 이용해서 외부랑 연결 가능

3. NAT
	host PC의 IP를 공인 IP로 사용하는 사설 네트워크 대역을 만드는 가상의 네트워크 장치



conf t
int fa 0/0
ip addr 10.10.10.2 255.255.255.0
no sh
end



0.0.0.0 알고 있는것 이외의 모든 IP --> 지정된 게이트웨이로 나간다(설정)
127.0.0.0 자기 자신


라우팅 default 설정

conf t
ip route 0.0.0.0 0.0.0.0 게이트웨이IP



----------------------------------------------------------------------------------------------
명령어

<R1>

Router>enable                               -> 유저 모드에서 프리빌리지 모드로 들어간다. (단축키 en)

Router#configure terminal                   -> 프리빌리지 모드에서 글로벌 컨피그 모드로 들어간다. (단축키 conf t)

Router(config)#hostname R1                  -> 라우터 이름 R1으로 변경


R1(config)#no ip domain-lookup              -> 명령어를 잘못 입력하면 라우터는 Domain name으로 인식하고 다른 라우터에게
                                                                  브로드캐스트를 뿌려서 찾기때문에 한동안 명령어 입력을 못한다.
                                                                 이를 방지하기 위한 명령어

R1(config)#line con 0                                  -> 콘솔 라인 모드로 들어간다.
R1(config-line)#exec-timeout 0 0               -> 콘솔 라인은 일정시간이 지나면 끊어지는데 이를 방지한다.
R1(config-line)#logging synchronous          -> 명령어 입력중 로그메시지가 뜰 경우 명령어와 겹쳐져 확인하기가 힘들다. 이를 방지한다.
R1(config-line)#exit                                   -> 글로벌 컨피그 모드로 나온다.


R1(config)#enable password ccna             -> 유저 모드에서 프리빌리지 모드에 들어갈때 사용되는 암호 (인크립션 X)
                                                                 (no service password-encryption이 디폴트 설정이기 때문에 인크립션이 안된다.
                                                                  service password-encryption 명령어를 치면 password도 인크립션 된다.
                                                                 다시 no service password-encryption을 쳐도 인크립션이 풀리지 않는다.)


R1(config)#enable secret cisco              -> 유저모드에서 프리빌리지 모드에 들어갈때 사용되는 암호 (인크립션 된다.)
                                                               (password와 동시에 있을 경우 secret이 password를 대신한다. 즉, 우선순위)

R1(config)#interface FastEthernet0/0                             -> 인터페이스 모드로 들어간다.
R1(config-if)#ip address 192.10.5.254 255.255.255.0    -> 이더넷 구간 IP 할당
R1(config-if)#no shutdown                                                  -> 인터페이스는 항상 열어줘야 한다.
R1(config-if)#exit                                                   -> 다시 글로벌 컨피그 모드로 나온다.

R1(config)#interface Serial0/0                         -> 인터페이스 모드로 들어간다.
R1(config-if)#ip address 201.100.10.1 255.255.255.0    -> 시리얼 인터페이스 IP할당
R1(config-if)#no shutdown                                  -> 인터페이스는 항상 열어줘야 한다.
R1(config-if)#exit                                          -> 다시 글로벌 컨피그 모드로 나온다.

R1(config)#line vty 0 4                                -> virtual terminal 라인 모드로 들어간다.
R1(config-line)#password ccna                          -> password 설정
R1(config-line)#login                                  -> 외부에서 telnet 접속시 password 확인한다. (디폴트 설정)
R1(config-line)#exit                                   -> 다시 글로벌 컨피그 모드로 나온다.


 => 지금까지의 설정한 내용은 RAM에 running-config로 올라가 있다.
    전원이 꺼지거나 재부팅 될 경우 자동으로 삭제된다. (램은 휘발성 메모리이기 때문에)
    때문에 설정한 내용을 저장하기 위해서는 NVRAM에 있는 startup-config로 저장해야 한다.
    (NVRAM은 비휘발성 메모리이다. -> 전원이 꺼져도 내용이 저장돼 있다.)
    저장한 내용은 전원을 껐다가 다시킬 경우 혹은 재부팅을 할 경우 startup-config의 설정 내용이
    자동으로 RAM위로 내용을 올려서 설정한 내용이 유지가 된다.

R1#write (단축키 wr)

혹은

R1#copy running-config startup-config (단축키 copy run start)

명령어로 설정한 내용을 NVRAM에 저장한다. (둘 다 같은 의미)

 * CCNA 시험 중 시뮬레이션 문제에서는 반드시 설정을 완료하고 저장해야 한다.
   저장 내용을 확인하는 명령어는 'R1#show startup-config' -> 즉, startup-config에 있는 내용을 확인한다.



<R2>

Router>enable                                        -> 유저 모드에서 프리빌리지 모드로 들어간다. (단축키 en)

Router#configure terminal                            -> 프리빌리지 모드에서 글로벌 컨피그 모드로 들어간다. (단축키 conf t)

Router(config)#hostname R2                           -> 라우터 이름 R2으로 변경

R2(config)#no ip domain-lookup                       -> 명령어를 잘못 입력하면 라우터는 DNS로 인식하고 다른 라우터에게
                                                                           브로드캐스트를 뿌려서 찾기때문에 한동안 명령어 입력을 못한다.
                                                                          이를 방지하기 위한 명령어

R2(config)#line con 0                                -> 콘솔 라인 모드로 들어간다.
R2(config-line)#exec-timeout 0 0                     -> 콘솔 라인은 일정시간이 지나면 끊어지는데 이를 방지한다.
R2(config-line)#logging synchronous                  -> 명령어 입력중 로그메시지가 뜰 경우 명령어와 겹쳐져 확인하기가 힘들다. 이를 방지한다.
R2(config-line)#exit                                 -> 글로벌 컨피그 모드로 나온다.

R2(config)#interface FastEthernet0/0                 -> 인터페이스 모드로 들어간다.
R2(config-if)#ip address 195.7.5.254 255.255.255.0   -> 이더넷 구간 IP 할당
R2(config-if)#no shutdown                                -> 인터페이스는 항상 열어줘야 한다.
R2(config-if)#exit                                   -> 다시 글로벌 컨피그 모드로 나온다.

R2(config)#interface Serial0/1
R2(config-if)#ip address 201.100.10.2 255.255.255.0
R2(config-if)#clock rate 64000                                -> 라우터끼리 연결되었을 경우 시리얼 케이블 중 DCE가 연결된 쪽은 반드시
R2(config-if)#no shutdown                                           clock rate를 줘야한다. (clock rate ? 치면 입력가능한 값이 나온다.)
R2(config-if)#exit                                                        (디지털 데이터를 시그널로 정확히 인식하게 하기 위해서)
                                                                                   R2#show controllers s 0/1 -> DCE인지 DTE인지 확인 가능


R2(config)#line vty 0 4
R2(config-line)#password ccna
R2(config-line)#no login                             -> 외부에서 telnet 접속시 password를 확인하지 않고 바로 접속하게 한다.
R2(config-line)#exit













장치에 연결된 부분 ip 설정

configure terminal
	interface fa [물리적 포트 번호 : 0/0]
		ip address [설정ip] [서브넷 마스크]
		no shutdown
		exit
	exit



Route 설정(static 설정)

configure terminal
	ip route [target 네트워크 대역] [target 서브넷 마스크] [destination :: 현재의 게이트웨이가 될 곳]
	exit




RIP 프로토콜 설정

configure terminal
	router rip
		version 2
		no auto-summary
		network [알고 있는 네트워크 대역]


EIGRP 프로토콜 설정
	R1(config)#router eigrp <AS number> 		(1)
	R1(config)#no auto-summary 			(2)

	R1(config)#eigrp router-id x.x.x.x 		(3) --------------> 일단 하지 않아도 됨...

	R1(config)#network x.x.x.x y.y.y.y		(4)

	(1) AS 번호를 지정한다.(1~65535), EIGRP로 동작하는 모든 라우터는 동일한 AS번호를 가져야 한다.

	(2) 자동 축약을 취소한다.

	(3) 라우터ID. 임의로 설정하지 않을 경우 루프백 인터페이스에서 가장 높은 IP주소가 설정
		루프백 인터페이스가 없을 경우 물리적 인터페이스에서 가장 높은 IP주소가 설정 (관리용)
		(설정을 안해도 EIGRP는 정상적으로 동작 (스스로 설정하니까))

	(4) 인접한 네트워크 대역 광고
		y.y.y.y : 와일드카드 마스크 (서브넷 마스크의 not이라고 생각하면 된다)
		대역을 나누는게 아니다...?


		광고 할때 쓰인다 -> RIP와 비슷한 맥락.....
		여러개를 묶기 위해서.....


	메트릭 계산 시 필요한 값 -> router에서 show interface fastEthernet [인터페이스 번호] 입력 후 값 확인


라우터 secondary 설정
configure terminal
	interface loopbackc 0
		ip address [ip] [서브넷 마스크]
		ip address [ip] [서브넷 마스크] secondary
		ip address [ip] [서브넷 마스크] secondary
		ip address [ip] [서브넷 마스크] secondary
		no sh
		exit
	exit


확인 command
show running-config
show ip interface brief
show ip route
show ip eigrp neighbors
show ip eigrp topology


축약 -> 서브네팅의 역방향
162.10.0.1/22	->	162.10.0.0/22
162.10.1.1/22
162.10.2.1/22
162.10.3.1/22

162.10.4.1/22	->	162.10.4.0/22
162.10.5.1/22
162.10.6.1/22
162.10.7.1/22

162.10.8.1/22	->	162.10.8.0/22
162.10.9.1/22
162.10.10.1/22
162.10.11.1/22

162.10.12.1/22	->	162.10.12.0/22
162.10.13.1/22
162.10.14.1/22
162.10.15.1/22


configure terminal
	interface fastEthernet [interface 번호]
		ip summary-address eigrp [AS] [ip] [서브넷 마스크]


key 설정
configure terminal
	key chain [key 이름]
		key [id 번호]
			key-string [password]
			exit
		exit

	int fa 0/1
		ip authentication key-chain [라우팅 프로토콜] [키 이름]
		ip authentication mode [라우팅 프로토콜] md5
		exit



OSPF 데이터 베이스 보기
sh ip ospf database


OSPF 프로토콜의 설정
configure terminal
	router ospf 1
		router-id [ip-id]
		network [네트워크 대역] [와일드 카드] [Area number]


OSPF에서의 축약
	조건1. ABR 또는 ASBR에서만 축약이 가능하다.(경계상에 있는 라우터)
	조건2. 동일 area 장비에게는 축약된 정보를 전달할 수 없다.
	interface에서가 아닌 라우터 설정에서 축약을 실시한다.
		router ospf [number]
			area [축약하려는 구역의 number] range [ip] [축약]



Router 설정 저장
copy running-config startup-config


<<재분배>>
- ASBR에서 설정하기!! :: eigrp - ospf
- from과 to를 잘 생각해야 한다.
configure terminal
	//eigrp의 내용을 ospf로 재분배(전달/전환) 한다
	router ospf [pid]
		redistribute eigrp [AS number] 10 subnets
		exit

	//ospf의 내용을 eigrp로 재분배(전달/전환) 한다
	router eigrp [AS number]
		redistribute ospf [pid] metric [b/w] [dly] [reliability] [loading] [MTU]
		exit

	//ospf의 내용을 rip로 재분배(전달/전환) 한다
	router rip
		redistribute ospf [pid] metric [Hop-count]
		exit

	//직접 연결된 내용을 rip로 재분배(전달/전환) 한다
	router ospf [pid]
		redistribute connected subnets
		exit

configure terminal
    //생성
    access-list [number] [permit | deny] [네트워크 대역] [와일드카드]
    //적용
    interface [cable] [nubmer/number]
        ip access-group [access list number] [in | out]

ex) R2는 출발지가 10.10.10.0/24인 트래픽이 fa 0/1으로 들어오는 것을 차단
//생성
configure terminal
    access-list 1 deny 10.10.10.0 0.0.0.255
    access-list 1 permit any
    exit
//적용
configure terminal
    int fa 0/1
        ip access-group 1 in

//생성
configure terminal
    access-list [list number] [permit | deny] [protocol] [source addr] [mask] [destination addr] [mask] ['eq' operator port]
//적용
    interface [cable] [nubmer/number]
        ip access-group [access list number] [in | out]

//자세한 사용 방법은 실습에서 보시길 바랍니다.

*permit이든 deny이든 조건에 맞는 것(from, to가 일치하는 것)이 나온다면 리스트를 빠져나온다*

Standard ACL

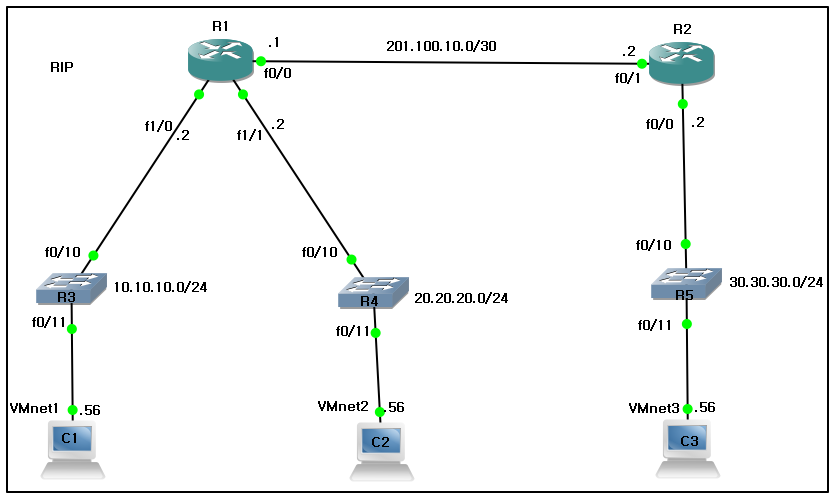

    1. R2는 출발지가 10.10.10.0/24인 트래픽만 fa 0/1으로 들어오는 것을 차단하시오.

    2. R2는 출발지가 10.10.10.0/24인 트래픽이 fa 0/1으로 들어오는 것을 차단하시오.

    3. R1에서 출발지가 20.20.20.0/24인 트래픽이 fa 0/0으로 나가는 것을 차단하시오.

    4. R1에서 출발지가 10.10.10.56/24인 트래픽만 fa 0/0으로 나가는 것을 허용하시오.
        host 10.10.10.56 == 10.10.10.56 0.0.0.0
        새롭게 패킷을 만들기 전에 ACL검사를 한다.
        목적지에 가까운 곳에 in을 막는 것으로 설정을 한다.


Extended ACL
    1. R2에 있는 30.30.30.0/24 네트워크에는 외부에서 들어오는 트래픽 중 출발지의 주소가 10.10.10.0/24이고 목적지의 주소가 30.30.30.56/32인 트래픽만 접속이 가능하도록 허용하시오.(ip :: 모든 프로토콜 :: 트래픽)
        configure terminal
            access-list 101 permit ip 10.10.10.0 0.0.0.255 host 30.30.30.56
            (access-list 101 deny ip any any) // 생략됨

            int fa 0/1
                ip access-group 101 in
                exit

        목적지가 30.30.30.56/32 이고 출발지가 10.10.10.0/24인 패킷 중 icmp 프로토콜은 차단 나머지는 허용
        목적지가 30.30.30.56/32 이고 출발지가 20.20.20.0/24인 패킷 중 icmp만 허용

        configure terminal
            access-list 101 permit icmp 20.20.20.0 0.0.0.255 host 30.30.30.56
            access-list 101 deny icmp 10.10.10.0 0.0.0.255 host 30.30.30.56
            access-list 101 permit ip 10.10.10.0 0.0.0.255 host 30.30.30.56

    2. R1에서 외부에 나가는 트래픽 중 목적지의 주소가 30.30.30.0/24인 트래픽만 차단하고 나머지는 전송이 가능하도록 허용하시오.
        configure terminal
            access-list 101 deny ip any 30.30.30.0 0.0.0.255
            access-list 101 permit ip any any
            int fa 0/0
                ip access-group 101 out
                exit
    3. R2에 외부에서 들어오는 트래픽 중 목적지가 tFTP 서버(IP 주소:30.30.30.56, 포트번호 69)인 것만 차단하고 나머지 트래픽은 허용하시오.
        configure terminal
            access-list 101 deny udp any host 30.30.30.56 eq 69
            access-list 101 permit ip any any
            int fa 0/1
                ip access-group 101 in
                exit

    4. R1에서 20.20.20.0/24 네트워크에서 외부로 나가는 트래픽 중에 tFTP(69), HTTP(80)만 허용하고 나머지는 차단하시오.
        configure terminal
            access-list 101 permit udp any any eq 69
            access-list 101 permit tcp any any eq 80
            int fa 1/1
                ip access-group 101 in
                exit
